ギアラック
ギアラックとは
ギアラックは回転運動を直線運動に変換するために利用されます。 ギヤラックは、ロッドの四角形または円形断面の片面にまっすぐな歯が切り込まれており、ギヤラックと噛み合う小さな円筒形の歯車であるピニオンとともに動作します。
ギアラックのメリット
精密な直線運動
ラックアンドピニオン ギアは、正確で制御された直線運動を提供します。 ギアの歯の噛み合いによりスムーズで一貫した動作が確保され、ロボットや自動化システムの動作における正確な位置決めと再現性が可能になります。
高効率
ラックアンドピニオン ギアは機械効率が高く、入力動力のほとんどを直線運動に変換します。 歯の噛み合いにより電力損失が最小限に抑えられるため、エネルギー効率が高く、電力節約が重要な用途に適しています。
コンパクトなデザイン
ラックアンドピニオン システムの直線運動は単一軸に沿って発生するため、コンパクトで省スペースな設計が実現します。 これは、スペースの制約が一般的であり、効率的な統合のためにコンパクトなコンポーネントが望ましいロボット工学やオートメーションにおいて特に有利です。
低バックラッシ
ラックアンドピニオン ギアは、ギアの歯間の遊びや隙間であるバックラッシュを最小限に抑えるように設計できます。 バックラッシュが少ないため、正確なモーション制御が可能となり、ロボット動作時の位置決め誤差や振動の可能性が低くなります。
高い耐荷重能力
ラックアンドピニオン ギアは大きな負荷に耐えることができるため、工業環境で重量物の移動や力の適用を伴うさまざまなロボット工学やオートメーションのタスクに適しています。
実装と制御が簡単
ラックアンドピニオン システムは設計が比較的シンプルで、ロボット工学やオートメーションのセットアップに簡単に実装できます。 これらは、モーターやサーボなどのさまざまなアクチュエーターと結合し、標準のモーション制御技術を使用して制御できます。
静かな動作
適切に設計されたラックアンドピニオン ギア システムは、徐々に歯がかみ合うため、スムーズで静かな動作を示します。 騒音に敏感な環境や、騒音の低減が望まれる用途では、ラックアンドピニオンギアが有利です。
耐久性と長寿命
適切に設計されたラック&ピニオンギヤシステムと適切な材料および熱処理により、優れた耐久性と耐摩耗性を発揮します。 これにより、耐用年数が長くなり、メンテナンス要件が軽減され、ロボットおよび自動システムの信頼性が向上します。
柔軟性とカスタマイズ
ラックアンドピニオン ギアは、特定のロボットおよびオートメーション アプリケーションに合わせてカスタマイズできます。 設計者は歯形、モジュール、ピッチ、長さなどの歯車パラメータをシステムの要件に合わせて調整できるため、設計を柔軟に行うことができます。
幅広い用途
ラックアンドピニオン ギアは多用途であり、ピック アンド プレイス操作、組立ライン、マテリアル ハンドリング、CNC マシン、3D プリンタなど、さまざまなロボット工学および自動化タスクに応用されています。
私たちを選ぶ理由
カスタム ソリューション:私たちは、各アプリケーションに固有の要件があることを理解しており、私たちのチームはお客様と協力して、お客様の特定のニーズに合わせたカスタム スプロケットを開発できます。 お客様固有の要求を満たす信頼できるカスタム スプロケット メーカーをお探しの場合でも、当社にはお客様が必要とする高品質のソリューションを提供するための専門知識と経験があります。
品質保証:当社は最高の品質、精度、性能のスプロケットを提供することに誇りを持っています。 当社の製品は、業界基準を満たしているかそれを超えていることを確認するために厳格なテストを受けています。
テクニカルサポート:当社の経験豊富なチームが、製品の選択、設置に関するガイダンス、および技術的な質問についていつでもお手伝いいたします。
応用分野:スプロケットは、コンベヤシステム、包装機械、農業機械など、さまざまな業界で広く使用されています。
ギアラックの使い方

ギアラックは、動力と運動を回転運動から直線運動に変換します。 直線歯のギア ラックの場合、相手のピニオンは同じピッチ、同じ圧力角でなければなりません。 ギア ラックの歯が螺旋状の場合、ピニオンとギア ラックの両方のピッチ、圧力角、および螺旋角度は同じでなければなりません。 ただし、各コンポーネントのねじれ角の方向は逆でなければなりません。
ギアラックの歯はラックフライス盤を使用して切削されます。 ミリングヘッドはラックのセクションを加工し、ラックが完成するまで隣接するセクションに割り出します。 ラックの最大長は、フライス盤の長さによってのみ制限されます。 ギアラックは、スチール、真鍮、青銅、プラスチックなどのさまざまな材料から製造でき、用途に応じて、強度と耐久性の要件に基づいて硬化することができます。
ギア ラックの形状は、いくつかのパラメータによって定義されます。 理論的には、ギア ラックはピッチ直径が無限大の平歯車にすぎません。 計算は、歯が通常システムで作成されるか横システムで作成されるかによって異なります。
ギアラックを製造するために必要な最初の値はピッチです。 メートル法では、これはモジュールとして知られています。 モジュールの値が増加すると、ギアの歯のサイズが増加します。 英国の標準系では、はすば歯車のピッチは直径ピッチ (DP) として知られています。 これは、基準直径 1 インチの歯車にある歯の数を表します。
圧力角は、歯車の作用線とピッチ円の接線との間の角度です。 歯車の歯間の接触を決定し、歯車の耐荷重能力と効率に影響を与えます。 イギリスのシステムでは、はすば歯車の圧力角の値は通常 20 度または 14 度 30 分です。 メートル系はすば歯車の場合、圧力角は通常 20 度です。


ピニオンの歯の数は、用途に必要な速度比に基づいてエンドユーザーによって選択されます。 ピニオンの各回転は、ギア ラックに沿って特定の直線距離を移動します。 同じ距離を移動するには、歯数の少ないピニオンは大きなピニオンよりも速く回転する必要があります。
ギア ラックの歯の歯先は、ピッチ高さと歯の先端の間の直線距離です。 同様に、歯元はピッチ高さと歯根の間の直線距離です。 歯底と歯元の合計が歯の総高さを決定します。
バックラッシュの値はギアラックにとって重要です。 この値は、ピニオン ギアの歯とラック ギアの歯が接触していないときの歯間の距離を測定します。 ギアの歯が適切に噛み合い、潤滑剤がラックとピニオンの接触点に係合するには、最小限のバックラッシュが必要です。 ラックアンドピニオン システムは通常、位置決め用途に使用されるため、バックラッシュ誤差の蓄積が位置精度に大きな影響を与える可能性があります。 位置精度を維持するために、光学式エンコーダなどの追加機構がラックアンドピニオン システムに組み込まれています。
ギアラックの設計には、ピッチ高さ、モジュール、圧力角、歯先、歯元、バックラッシの決定が含まれます。 これらの要因は、必要な速度比、動力伝達要件、および機械システムの設計によって異なります。 ギアラックは垂直軸間でのみ動力を伝達します。 ピニオンが回転すると、歯が噛み合い、ピニオンからギア ラックにトルクが伝達されます。 ラックが固定され、ピニオンが時計回りに回転すると、ピニオンは右に移動します。 ピニオンが固定されており、時計回りに回転すると、ラックは左に平行移動します。 ラックに沿った移動距離は、ピニオンのピッチ円周に等しい。 通常のモジュールを使用する場合、この距離は端数になります。 モジュールの代わりに円形ピッチを使用すると、固定された平行移動を実現できます。 たとえば、歯数 30 のモジュール 3 ピニオンは 1 回転あたり 282.74 ミリメートル移動しますが、歯数 30 の CP10 ピニオンは 1 回転あたり正確に 300 ミリメートル移動します。 固定回転値を達成するもう 1 つの方法は、螺旋角 19 度 31' 41" の螺旋ラック アンド ピニオンを使用することです。この値はモジュールを円ピッチにも変換します。
ギアラックは、設計がシンプルで、操作が効率的で、コスト効率が高いため、機械システムで一般的に使用される要素です。 機械システムを扱う人にとって、ギア ラックの技術的定義と設計原則を理解することは不可欠です。

ギアラックの用途
ギアラックは回転運動を直線運動に変換するために利用されます。 ギヤラックは、ロッドの四角形または円形断面の片面にまっすぐな歯が切り込まれており、ギヤラックと噛み合う小さな円筒形の歯車であるピニオンとともに動作します。 一般的には歯車のラックとピニオンを総称して「ラック&ピニオン」と呼びます。 歯車の使い方はいろいろあります。 例えば、写真のようにギヤラックとギヤを併用して平行軸を回転させます。
ラック&ピニオンのバリエーションを豊富に揃えるため、ギヤラックを多数在庫しております。 アプリケーションが長い長さを必要とし、複数のギアラックを直列に接続する必要がある場合は、端部の歯の形状が正しく構成されたラックをご用意しています。 これらは「端が機械加工されたギアラック」と呼ばれます。 ギヤラックを製造する際、歯の切削工程や熱処理工程により、試行や狂いが発生する場合があります。 これは特別なプレスと修復プロセスで制御できます。
用途には、ギア ラックが静止している一方でピニオンが移動する用途と、ギア ラックが移動している間にピニオンが固定軸上で回転する用途があります。 前者は搬送システムで広く使用され、後者は押出システムや昇降用途で使用できます。
回転を直線運動に変換する機械要素として、ギア ラックはボールねじと比較されることがよくあります。 ボールねじの代わりにラックを使用することには長所と短所があります。 ギアラックの利点は、機械的に単純であること、耐荷重能力が大きいこと、長さに制限がないことなどです。ただし、欠点の 1 つはバックラッシュです。 ボールねじは精度が高くバックラッシが少ないという利点がある一方、たわみによる長さの限界が欠点として挙げられます。

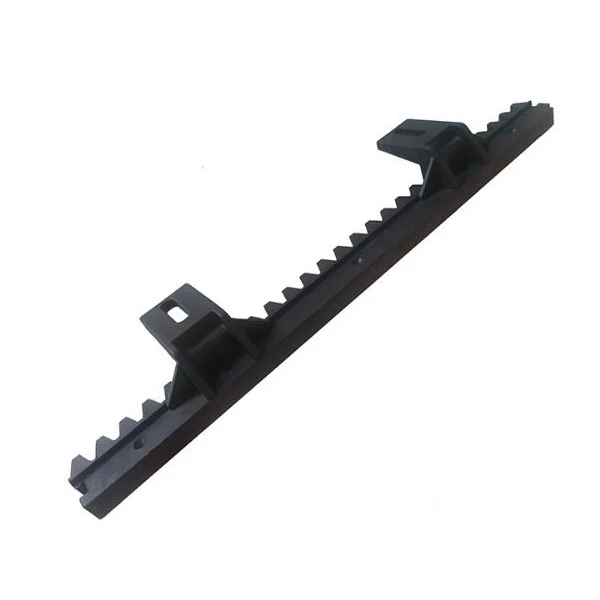

ラックアンドピニオンは、一般産業機械の昇降機構(上下動)、水平動、位置決め機構、ストッパ等に使用され、複数の軸を同期回転させるために使用されます。 一方で、車の方向を変えるステアリングシステムにも使用されています。 ステアリングにおけるラック&ピニオン方式の特徴は、シンプルな構造、高剛性、小型軽量、優れた応答性などです。 ステアリングシャフトに取り付けられたピニオンとステアリングラックが噛み合い、回転運動を横方向に伝達(直線運動に変換)して車輪を制御する機構です。 その他、ラック&ピニオンは玩具や横スライドゲートなど様々な用途に使用されています。 ギアラックアンドピニオン – 直線運動の作成
ラックアンドピニオンは、回転運動を直線運動に変換する (またはその逆) ときに使用されます。 円筒歯車の半径が無限大(平面)の棒状歯車をラックといい、噛み合った平歯車をピニオンといいます。 必要に応じて端面に加工を施し、ラックを何台でも組み合わせて拡張して使用できます。
ヘリカルラックは、静粛性と高速回転が要求される場合に使用される、斜めの直線状の歯すじをもつ棒状の歯車で、はすば歯車と噛み合います。
自動車のステアリング機構に使用されるラック&ピニオン




ステアリング機構は自動車の方向を変えるために使用され、主にラックアンドピニオン式とボールナット式に分類されます。
このうちラック&ピニオン式ステアリング機構は多くの小型車に採用されている主流となっています。 シンプルな構造でありながら、軽量、高強度、低摩擦、優れた応答性などの特徴を持っています。
ラックアンドピニオン式ステアリング機構は、ステアリングホイールが取り付けられたステアリングシャフトの先端に取り付けられたピニオンで構成されています。 ピニオンはラックと噛み合っており、ハンドルを動かすとピニオンが回転し、ラックが横に動きます。 ホイールは、ラックの端に接続されたタイロッドのシステムを介して左右に移動します。
(注意:現在、自動車ステアリング機構用ラックアンドピニオンは供給しておりません。)
ラック&ピニオンの材質と熱処理
ラック&ピニオンの材質は、強度、耐摩耗性、吸収性が考慮されています。
スチール、S45C (AISI/SAE の 1045、ISO の C45、DIN の C 45K に相当)、SCM440 (AISI/SAE の 4140、ISO および DIN の 42CrMo4V に相当)、16MnCr5 (ISO の名称、17Cr3 に相当) DIN)、ステンレス鋼、SUS303 (AISI/SAE の 303/S30300、ISO 13、DIN の X10CrNiS18-9 に相当)、SUS304 (AISI/SAE の 304/S30400、ISO 6、X5CrNi に相当) 18-10(DIN規格))のプラスチック素材には、エンジニアリングプラスチックと呼ばれる強化ナイロン、ポリアセタール(ジュラコン、POMに相当)、ポリアミドなどが使用されます。
ラック&ピニオンの熱処理は、材料の種類や目的に応じて調質、浸炭焼入れ、歯面高周波焼入れ、歯面レーザー焼入れが行われます。
ラックの全長と断面形状
市販されている標準的なラックの全長は2000mm以下が一般的で、500mm、1000mm、1500mmなど500mm単位で提供されています。
また、断面形状は正方形や長方形のものが多く、丸棚型と呼ばれる円形のものもあります。
ギアラックの構造

- 製造の難易度は精度等級や規格によって異なりますが、ラックアンドピニオンの製造にはラック切断機や歯車ホブ盤が使用される場合があります。
- 市場で入手可能な標準的なラックは、全体の長さが 2000 mm 以下であることが多く、500 mm、1000 mm、1500 mm などの 500 mm のチャンクで提供されます。
- また、断面形状は正方形や長方形のものが多いですが、円形のものもあり、丸ラック型と呼ばれます。
- これらは、さまざまなラックおよびギアのメーカーによって世界中で製造されています。
ギアラックの作業手順
ピニオンは、ギア ラックを駆動し、ピニオンを中心に最も多く移動する円形ギアで、ギア ラックと並行して動作します。
ギア ラックは、急な坂道を列車を推進するために必要な追加のエネルギーを提供するため、ラック鉄道などの用途に利用されます。 この機構により回転運動が伝達されます。
ギア ラックはステアリング ホイール システムで頻繁に使用されます。これは、ステアリング ホイールのピニオンの回転によってギア ラックに力が加わり、車のタイヤの向き、最終的には車両の方向に影響を与えるためです。
適切なギア ラックがないと、ピニオンがギア ラックの歯から外れてシステムが動作不能になり、損傷やそれに伴う安全上の問題のリスクが高まります。
